Indice delle Figure delle Fase 1 e 2

Le figure sono relative ad alcuni aspetti specifici dell'utilizzo delle strutture dati che rappresentano. Pertanto nessuna delle figure riporta appieno la complessita' delle relazioni che intercorrono tra i vari elementi dell'albero dei processi. Per avere una visione completa sarebbe necessario riportare in unico schema le peculiarita' illustrate nelle tre le figure di questa pagina; l'operazione non e' stata effettuata per l'eccessivo ingombro che avrebbe avuto tale figura. Per lo stesso motivo in alcuni casi non sono stati riportati tutti i campi delle strutture in gioco.

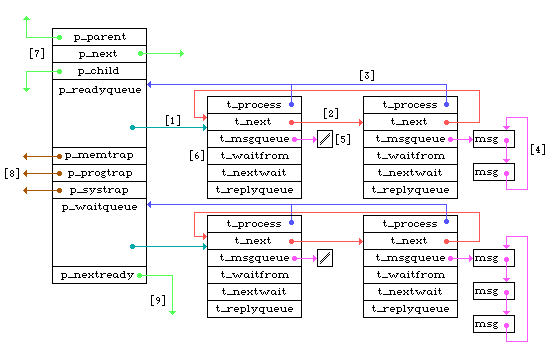

Struttura Processo con i relativi Thread nelle code pronti e attesa

[1] Puntatore al primo elemento della coda dei thread

[2] Collegamento all'interno della coda dei thread

[3] Riferimenti dei thread al processo a cui appartengono

[4] Coda dei messaggi destinati al thread ma non attesi

[5] Indica una coda vuota (puntatore a NULL)

[6] Struttura thread

[7] Collegamenti agli altri processi dell'albero

[8] Puntatori ai gestori di trap

[9] Collegamento per la coda dei processi pronti

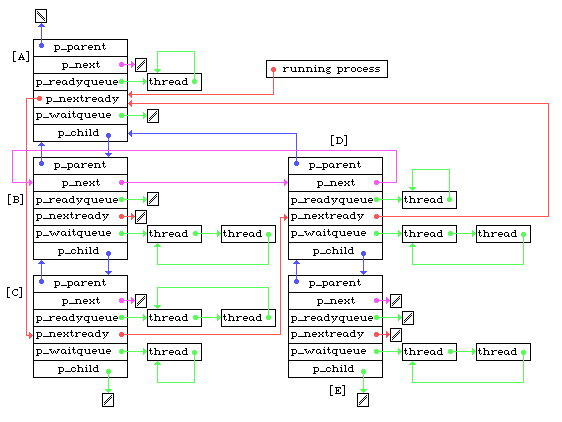

Albero dei Processi con evidenziata la coda dei processi pronti

I processi [A],[C] e [D] sono all'interno della coda dei processi pronti

I processi [B] e [D] non hanno thread pronti e pertanto non sono all'interno della coda dei processi pronti

Esempio di thread che mantengono una coda dei thread che sono in attesa di un loro messaggio

I thread [B] e [C] sono in attesa di un messaggio dal thread [A]

Il thread [E] e' in attesa di un messaggio dal thread [D]

Struttura Processo con i relativi Thread nelle code pronti e attesa

[1] Puntatore al primo elemento della coda dei thread [2] Collegamento all'interno della coda dei thread [3] Riferimenti dei thread al processo a cui appartengono [4] Coda dei messaggi destinati al thread ma non attesi [5] Indica una coda vuota (puntatore a NULL) [6] Struttura thread [7] Collegamenti agli altri processi dell'albero [8] Puntatori ai gestori di trap [9] Collegamento per la coda dei processi pronti

Albero dei Processi con evidenziata la coda dei processi pronti

I processi [A],[C] e [D] sono all'interno della coda dei processi pronti I processi [B] e [D] non hanno thread pronti e pertanto non sono all'interno della coda dei processi pronti

Esempio di thread che mantengono una coda dei thread che sono in attesa di un loro messaggio

I thread [B] e [C] sono in attesa di un messaggio dal thread [A] Il thread [E] e' in attesa di un messaggio dal thread [D]
